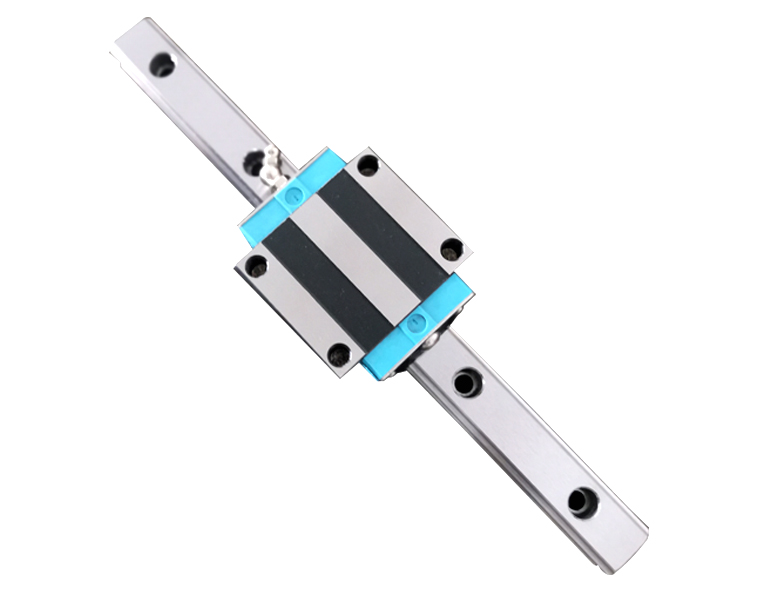

直线导轨11系列高组装法兰螺孔型滑块

直线导轨11系列高组装法兰螺孔型滑块

  • 所属分类:11系列高调心直线导轨(俗称HG )
  • 浏览次数:
  • 发布日期:2021-04-23 11:18:30
  • 产品概述







11 系列直线导轨副,为四列式单圆弧滚道接触的直线导轨副,具备四方向等负载特色、及较高的自动调心功能,可吸收安装面的装配误差。

TIWINOK 的 11 系列直线导轨副采用了市场上最为通用流行的优化尺寸结构,导轨毛坯供应链完善,相比较 TIWINOK 品牌的 12(KG)系列产品,TIWINOK 的 11(HG)系列产品成本相对低一些。


11 系列直线导轨副特点:

(1)自动调心能力

来自圆弧沟槽的 DF(45°-45°)组合,在安装的时候,由于钢球的弹性变形及接触点的转移,即使安装面多少有些偏差,也能被直线导轨副的滑块内部吸收,产生自动调心能力效果,从而得到高精度稳定的平滑运动。

(2)具有互换性

由于 TIWINOK 对生产制造精度严格管控,直线导轨副尺寸能维持在一定的水准内,且滑块有保持器的设计以防止钢珠脱落,因此部份系列精度具可换性,客户可依需要订购导轨或滑块,亦可分开储存导轨及滑块,以减少储存空间。

(3)所有方向皆具有高刚性

运用四列式圆弧沟槽,配合四列式钢珠等 45 度的接触角度,让钢珠达到理想的两点接触构造,能承受来自上下和左右方向的载荷;在必要时更可施加预压以提高刚性。


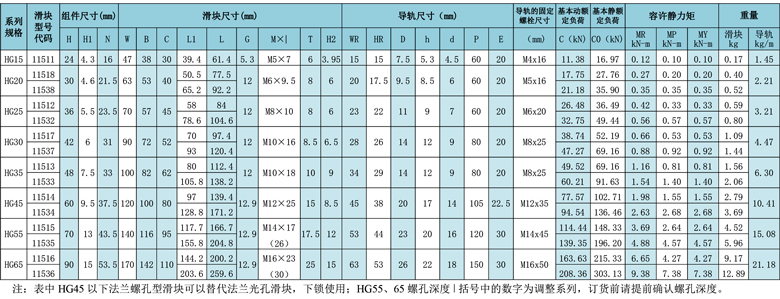

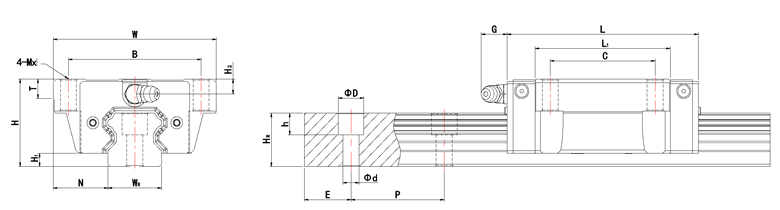

文件下载:

11系列高组装法兰螺孔型滑块.pdf
