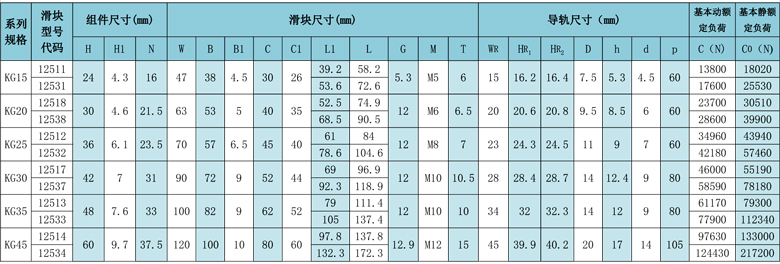

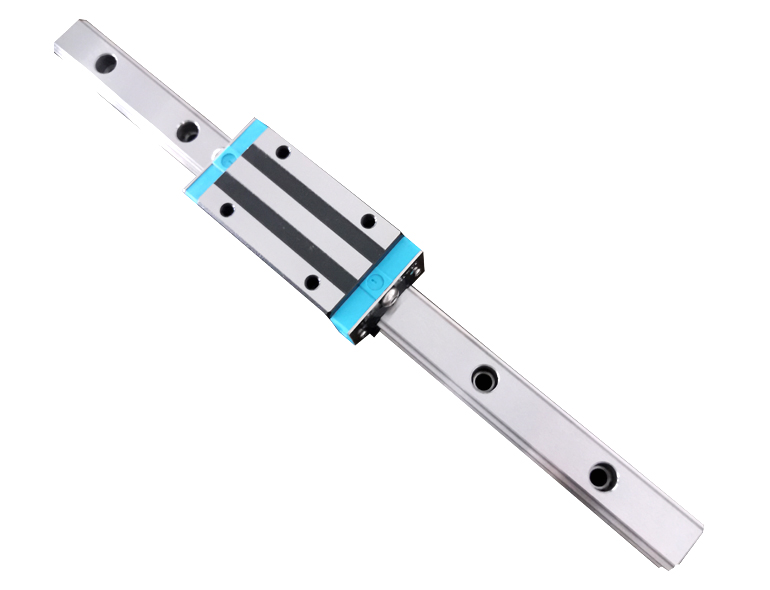

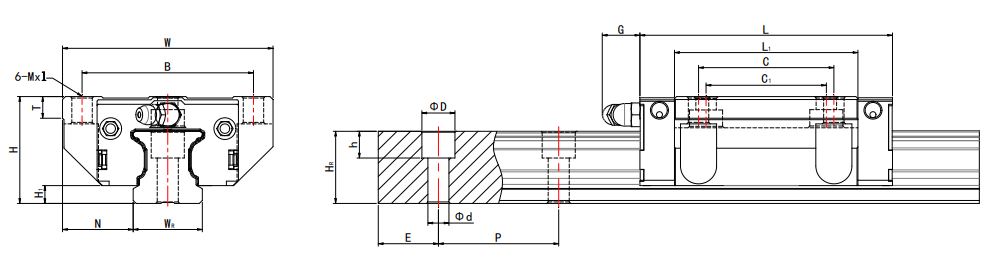

直线导轨12系列高组装方型滑块

直线导轨12系列高组装方型滑块

  • 所属分类:12系列高扭矩直线导轨(俗称KG)
  • 浏览次数:
  • 发布日期:2021-04-23 11:18:58
  • 产品概述





KG 系列直线导轨副,为四列式单圆弧滚道接触的直线导轨副,具备四方向等负载特色、具有较高的抗扭矩特性,刚度高,也具有一定的自动调心功能,可吸收安装面的装配误差。

TIWINOK 的 KG 系列直线导轨副是特殊设计结构,设计了不锈钢密封带板的卡槽、内密封条配合面,导轨毛坯和滑块毛坯都需要单独开模提前预订,而且截面尺寸相比较TIWINOK 品牌的 11( HG)系列产品更大,单位重量更重,成本相对 HG系列更高一些。


12 系列直线导轨副特点:

(1)自动调心能力

来自圆弧沟槽的 DF(45°-45°)组合,在安装的时候,由于钢球的弹性变形及接触点的转移,即使安装面多少有些偏差,也能被直线导轨副的滑块内部吸收,产生自动调心能力效果,从而得到高精度稳定的平滑运动。

(2)具有互换性

由于 TIWINOK 对生产制造精度严格管控,直线导轨副尺寸能维持在一定的水准内,且滑块有保持器的设计以防止钢珠脱落,因此部份系列精度具可换性,客户可依需要订购导轨或滑块,亦可分开储存导轨及滑块,以减少储存空间。

(3)所有方向皆具有高刚性

运用四列式圆弧沟槽,配合四列式钢珠等 45 度的接触角度,让钢珠达到理想的两点接触构造,能承受来自上下和左右方向的载荷;在必要时更可施加预压以提高刚性。

(4)抗扭矩能力强。

采用O型结构设计,增强了滚道抗扭受力力臂,在悬伸状态使用时性能更优。


文件下载:

12系列高组装方型滑块.pdf
